图文展示

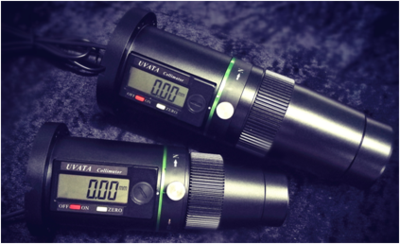

用于产生平行光束的光学仪器,是装校调整光学仪器的重要工具,也是光学量度仪器中的重要组成部分,配用不同的分划板,连同测微目镜头,或显微镜系统,则可以测定透镜组的焦距,鉴别率,及其他成像质量。目前广泛应用于大角度镜头、全景相机、手机、车载、安防等检测MTF设备上。


作为检验基准目标的chart板被LED光源均匀的照明。当chart准确的位于物镜的焦平面上,那么通过chart的光线经过物镜折射后即为平行光束,亦相当于来自无穷远目标发出的光束。当将chart逐渐向物镜移动时,通过chart的光线经过物镜折射后成为有角度的发散光束,其发散光线的反向延长线与光轴的交点到光阑的距离即为模拟的目标距离
